Çanak Dizici Vibrasyon Makinesi | Otomatik Parça Besleme Sistemi
Çözüm Otomasyon, üretim hatlarında dökme halde bulunan parçaların tek tek sıralanması ve doğru yönde aktarılması için çanak dizici vibrasyon makineleri tasarlar ve üretir. Vida, somun, pul, pim, kapak, terminal, klemens, plastik ve metal parçalar; parçaya özel hazırlanan çanak, yönlendirme takımları ve çıkış kanalıyla otomasyon hattına düzenli olarak beslenir.
Çanak Dizici Vibrasyon Makinesi Nedir?

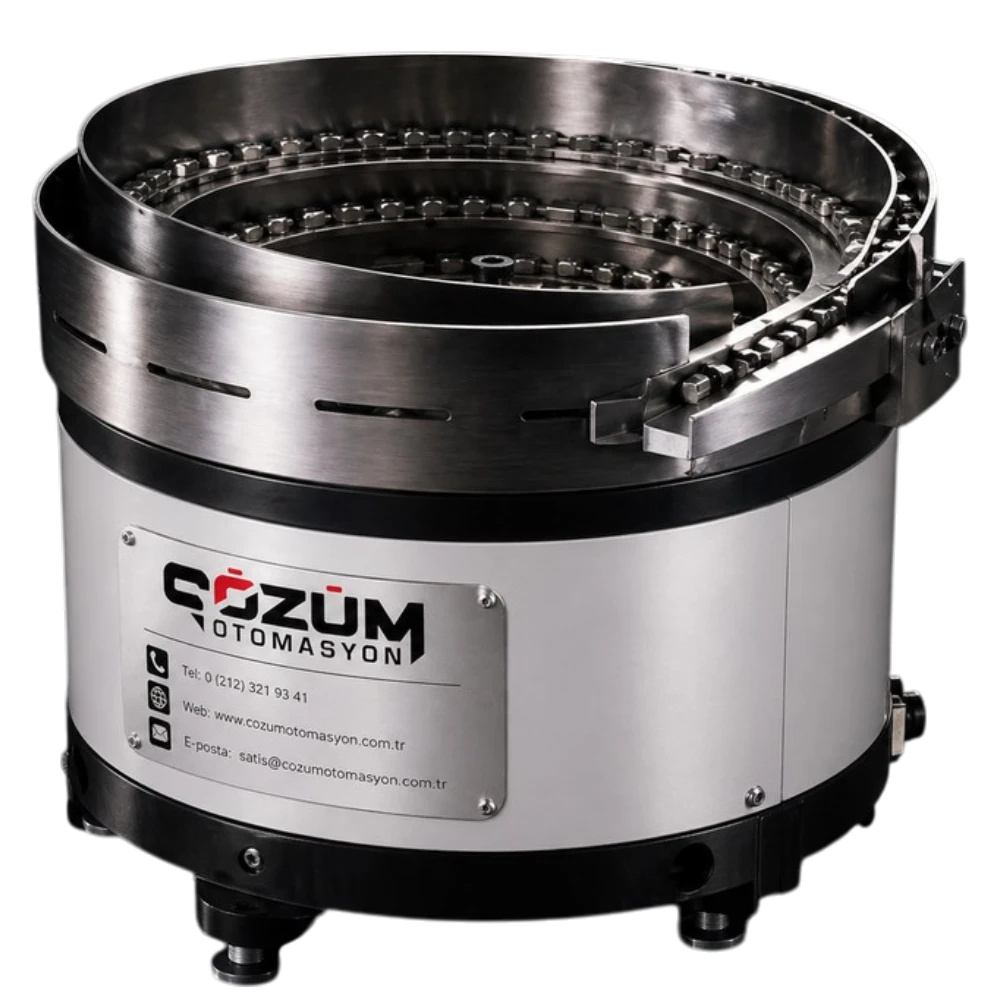

Çanak dizici vibrasyon makinesi; karışık haldeki parçaları titreşim hareketiyle çanak içerisindeki spiral ray üzerinde ilerleten, hatalı yöndeki parçaları eleyen ve doğru pozisyondaki parçaları çıkış kanalına aktaran bir otomatik parça besleme sistemidir. Vibrasyonlu çanak besleyici veya vibratory bowl feeder olarak da adlandırılan sistem, montaj ve üretim istasyonlarının kesintisiz parça almasına yardımcı olur.
Çanak Vibrasyon Sistemi Nasıl Çalışır?
Parçalar çanağa dökme halde yüklenir. Ayarlanan titreşim genliği ve frekansı parçaların spiral yol boyunca kontrollü biçimde ilerlemesini sağlar. Mekanik ayırıcılar, geçitler, hava üfleme noktaları ve gerektiğinde sensörler yanlış konumdaki parçaları tekrar çanağa yönlendirir. Doğru yöndeki parçalar lineer çıkışa, robota, vidalama istasyonuna veya montaj makinesine aktarılır. Besleme kapasitesi; parçanın geometrisi, ağırlığı, yüzey yapısı ve istenen çıkış yönü test edilerek belirlenir.
Parçaya Özel Tasarım ve Seçim Kriterleri
Her parça aynı titreşim davranışını göstermediği için standart bir çanak seçmek yerine numune üzerinden mühendislik çalışması yapıyoruz. Tasarım öncesinde parçanın ölçüsü, ağırlığı, simetrisi, kütle merkezi, yüzey sürtünmesi, çapak durumu, yağlı veya kuru çalışması, hedef yönü ve dakikadaki besleme ihtiyacı değerlendirilir.
- Parçanın çanak içinde stabil ilerleme davranışı
- İstenen çıkış yönü ve toleransı
- Hedef üretim kapasitesi ve hat çevrim süresi
- Çanak çapı, spiral ray ve çıkış kanalı geometrisi
- Poliüretan kaplama veya aşınmaya dayanıklı yüzey ihtiyacı
- Sensör, PLC, bunker ve lineer çıkış entegrasyonu
- Gürültü seviyesine göre ses izolasyon kabini gereksinimi
Çanak Tipleri ve Uygun Parçalar
Silindirik çanaklar vida, pim, somun, pul, klemens ve terminal gibi bağlantı elemanlarında yaygın olarak kullanılır. Konik çanaklar geniş tabanlı veya akışı daha kontrollü ilerletilmesi gereken parçalar için değerlendirilebilir. Basamaklı ve özel geometrili çanaklar ise asimetrik veya yönlendirilmesi zor parçalar için projelendirilir.
Çanak dizici vibrasyon sistemleri; otomotiv yan sanayi, elektrik-elektronik, beyaz eşya, medikal, plastik ve kozmetik ambalaj, bağlantı elemanları, mobilya aksesuarları, montaj otomasyonları, robotlu üretim hatları ve kalite kontrol uygulamalarında kullanılabilir.
Teknik Özellikler ve Hat Entegrasyonu
Projeye bağlı olarak frekans ve genlik kontrolü, otomatik dur-kalk, birikme kontrolü, fiber optik veya endüktif sensör, yanlış oryantasyon eleme, paslanmaz çelik çanak, poliüretan kaplama, bunker besleyici, ses izolasyon kabini ve müşteriye özel kontrol panosu uygulanabilir. Sistem; robot, pres, vidalama makinesi, montaj istasyonu veya kontrol hattıyla haberleşecek şekilde hazırlanabilir.
Genel vibrasyonlu besleme çözümlerini karşılaştırmak için dairesel vibrasyon dizici ve besleme sistemlerimizi inceleyebilirsiniz. Çanak çıkışından sonraki doğrusal parça akışı için lineer besleme sistemleri kullanılabilir.
Kaplama, Ses Kontrolü ve Parça Koruması
Hassas plastik, medikal, kozmetik ambalaj, pirinç terminal ve parlak metal parçalar için çanak iç yüzeyine poliüretan veya parçaya uygun özel kaplama uygulanabilir. Doğru kaplama; parça yüzeyini korumaya, metal-metal temas sesini azaltmaya ve parçaların ray üzerinde daha kararlı ilerlemesine yardımcı olur. Gürültü sınırı bulunan üretim alanlarında sistem ses izolasyon kabiniyle birlikte projelendirilebilir.
Numune Testi ve Projelendirme Süreci
Parçanızı gerçek çalışma koşullarına yakın biçimde test ederek uygun çanak tipini, yönlendirme mekanizmasını ve çıkış yapısını belirliyoruz. Böylece yalnızca bir vibrasyon çanağı değil; hedef çevrim süresine ve üretim hattınıza uygun, gerektiğinde sensör ve otomasyon ekipmanlarıyla entegre edilmiş bir parça besleme çözümü geliştiriyoruz.
Sık Sorulan Sorular
Her parça çanak vibrasyonla dizilebilir mi?
Uygunluk; parçanın geometrisi, ağırlığı, yüzeyi ve istenen çıkış yönüne bağlıdır. Kesin çözüm, numune testi ve fizibilite çalışması sonucunda belirlenir.
Çanak vibrasyon fiyatı nasıl belirlenir?
Fiyat; parça özellikleri, hedef kapasite, çanak malzemesi, kaplama, sensör, bunker, lineer çıkış, kontrol panosu ve hat entegrasyonu kapsamına göre projeye özel hazırlanır.
Mevcut üretim hattına entegre edilebilir mi?
Evet. Teknik inceleme sonrasında sistem; robot, montaj makinesi, vidalama istasyonu, pres veya kalite kontrol hattıyla uyumlu şekilde projelendirilebilir.
Çanak Dizici Vibrasyon Sistemi İçin Fiyat Teklifi Alın
Parçanızın fotoğrafını, teknik resmini, istenen çıkış yönünü ve hedef üretim kapasitesini iletin; üretim planınıza uygun çanak dizici vibrasyon sistemi için teknik çözüm ve fiyat teklifimizi hazırlayalım.
