Otomatik Klemens Montajında Besleme, Tork Kontrolü ve Test Süreçleri
Besleme hattında kullanılan elektromanyetik vibrasyonlu çanak sistemleri, düzensiz haldeki 12 farklı alt bileşeni uygun yönde sıralayarak montaj istasyonuna düzenli biçimde aktarır. Pnömatik silindirler ve servo motor tahrikli dikey aktüatörlerle taşınan parçalar, döner indeksleme tablası (rotary indexing table) üzerindeki işlem istasyonlarında kontrollü bir sırayla bir araya getirilir.
Kritik vidalama ve sıkma noktalarında kullanılan dinamik tork kontrol sistemi, uygulanan sıkma değerinin izlenmesine yardımcı olur; eksik veya hatalı montaj risklerinin süreç içinde tespit edilmesini ve azaltılmasını destekler. PLC sıra kontrolü ve dokunmatik HMI panel üzerinden montaj sırası, bağlantı kontrolü ve parça uygunluğu gibi süreç parametreleri takip edilebilir.
Projeye bağlı olarak üretim hattına entegre edilebilen servo kontrollü test sistemi, belirlenen kullanım senaryolarını simüle ederek bağlantı dayanımı ve mekanik performansın kontrol edilmesini sağlar. Test kapsamı, çevrim sayısı ve kabul kriterleri; parça numunesi ile müşteri gereksinimlerine göre belirlenir.

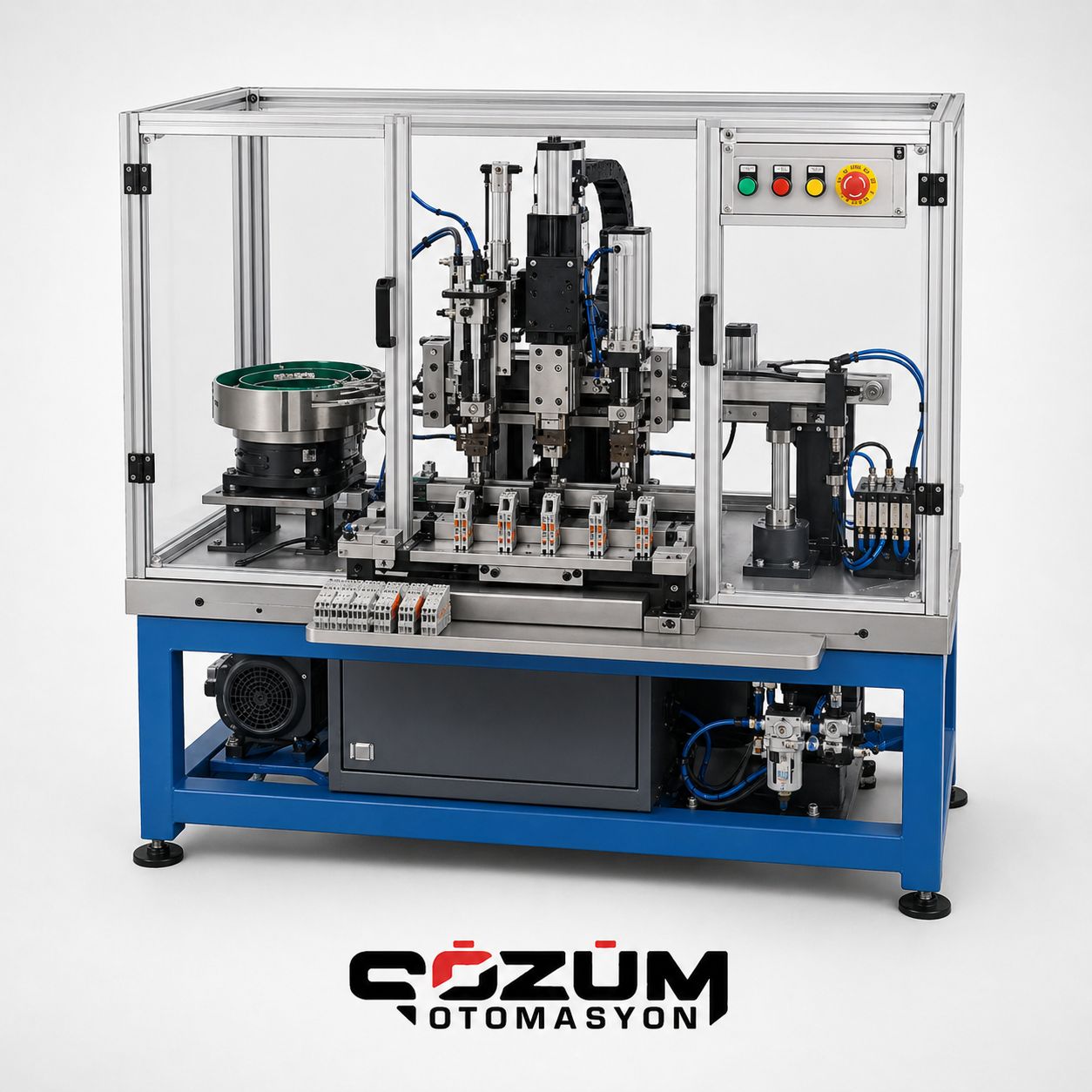

Tam Otomatik Klemens Montaj Makinesi ve Parça Birleştirme Sistemleri
Elektrik ve Elektronik Sektöründe Üretim Verimliliği
Endüstriyel imalat sanayisinde, hassas toleranslara sahip çok parçalı komponentlerin yüksek hız ve tekrarlanabilir kalite hedefiyle birleştirilmesi üretim verimliliğini belirleyen en kritik unsurdur. Çözüm Otomasyon olarak, tamamen kendi Ar-Ge ve mühendislik altyapımızla geliştirdiğimiz klemens montaj makinesi projemizle, elektrik ve elektronik sektöründeki klemens üreticilerine yüksek hızlı, esnek ve güvenilir çözümler sunuyoruz.
Geleneksel yöntemlerin montaj hattında oluşturduğu zaman kayıplarını ve kalite dalgalanmalarını azaltmayı amaçlayan bu sistem; gövde, yay, vida ve baralar dahil olmak üzere 12 farklı bağımsız klemens parçasını tek bir kompakt istasyonda, el değmeden tam otomatik olarak birleştirir. Terzi usulü mühendislik yaklaşımımız sayesinde bu proje, klemens imalatının ötesinde; priz montaj makinası, fiş montaj makinası ve seyyar kablo makinası gibi benzer elektrik-elektronik komponent hatlarına, ayrıca beyaz eşya, otomotiv yan sanayi ve plastik/metal enjeksiyon sektörlerine kolayca adapte edilebilen modüler bir mimariye sahiptir.
Neden Çözüm Otomasyon Standartları?
Elektrik komponent otomasyon süreçlerinde yüksek hız, hassas torklama ve kesintisiz besleme hayati önem taşır. Çözüm Otomasyon’un özel makine tasarımı (SPM) ve hat entegrasyonu avantajları işletmenize şu kazanımları sunar:
- Üretim Sürekliliği ve Çevrim Yönetimi: Gelişmiş parça besleme teknolojileri, yüksek hızlı montaj hatlarında plansız duruşların azaltılmasına ve daha düzenli parça akışına yardımcı olur.
- Poka-Yoke Kalite Güvencesi: Akıllı sensörler ve lazer profil ölçüm sistemleri sayesinde eksik veya hatalı parçaları montaj esnasında ayıklıyoruz.
- Gelişmiş PLC ve Servo Altyapısı: Tüm transfer, yerleştirme ve dikey aktüatör hareketleri hassas servo motor tahriki ve PLC kontrolü ile yönetilir.
- Endüstri 4.0 Veri Toplama: Tork, derinlik ve montaj doğruluğu verileri proje kapsamına göre SCADA/MES sistemlerine aktarılabilir ve üretim izlenebilirliği desteklenebilir.
- Yatırım Değerlendirmesi (ROI): Manuel montaj ihtiyacındaki azalma, çevrim süresi, üretim adedi ve kalite kontrol kazanımları; projeye özel yatırım geri dönüş hesabında birlikte değerlendirilir.
Klemens Üretimindeki Fonksiyonel ve Mekanik Kriterler
| Mekanik ve Yazılımsal Kriter | Klemens / Elektrik Üretimindeki Fonksiyonu | Geniş Endüstriyel Uygulama Değeri |
|---|---|---|
| Komponent Kapasitesi | Gövde, Vida, Yay dahil 12 Farklı Parçanın Tek İstasyonda Birleşimi | Çok Parçalı Kompleks Ürün Montaj Hatları (Priz, Fiş Montajı) |
| Parça Sıralama & Besleme | Klemens Bileşenlerinin Doğru Yönlü Kontrollü Sevki | Elektromanyetik Vibrasyonlu Çanak Besleme Sistemleri |
| Proses Kontrolü | Vida Sıkma Torku ve Derinlik Kontrolü | Servo Sürücülü Sıkma & PLC Veri Kayıt Altyapısı |
| Kalite Güvence (Poka-Yoke) | Eksik Parçalı veya Hatalı Klemenslerin Hat Dışına Ayıklanması | Akıllı Sensörler ve Lazer Profil Ölçüm Kontrolü |
| Entegrasyon Yeteneği | Gerçek Zamanlı İzlenebilirlik ve Çevrim Parametreleri | Endüstri 4.0 Tabanlı Veri Toplama (SCADA/MES) Altyapısı |
Sıkça Sorulan Sorular
Klemens montaj makinesi farklı tip ve boyutlardaki klemenslere uyarlanabilir mi?
Evet. Geliştirdiğimiz esnek ve modüler SPM mimarisi sayesinde, hızlı kalıp ve reçete değişimi ile farklı vida çaplarına, yay tiplerine veya gövde geometrilerine sahip klemens modelleri aynı makinede monte edilebilmektedir.
Sistem priz montaj makinası veya fiş montaj makinası olarak da kullanılabilir mi?
Proje gereksinimlerine göre uyarlanabilir. Döner indeksleme tablası, vibrasyonlu besleme geometrileri ve proses istasyonları; çok parçalı priz montaj otomasyonu, fiş montaj makinası ve seyyar kablo uygulamalarındaki parça yapısına göre yeniden tasarlanabilir.
Dinamik tork ve sıkma derinlik kontrolü nasıl çalışır?
Vidalama aşamasında servo motorların çektiği akım ve transdüserler vasıtasıyla vidanın sıkılma torku (Nm) ile vidalama derinliği anlık olarak ölçülür. Belirlenen tolerans değerlerinin dışındaki ürünler sistem tarafından "Hatalı Ürün" olarak işaretlenerek Poka-Yoke mantığıyla hattan otomatik olarak uzaklaştırılır.
Sektörel Çözümler
Elektrik, enerji ve endüstriyel imalat sanayisindeki diğer özel montaj otomasyonu çözümlerimizi inceleyerek üretim kapasitenizi artıracak benzer projelerimiz hakkında bilgi alabilirsiniz:
Enerji ve elektrik sektörüne yönelik geliştirdiğimiz bir diğer yüksek hızlı üretim hattı için Duy Montaj Makinası projemizi inceleyebilirsiniz.
Endüstriyel imalat sanayisinde gaz ve sıvı akış kontrol komponentlerinin montajı için ürettiğimiz yüksek hassasiyetli Gaz Musluğu Montaj Otomasyonu çözümlerimizi inceleyebilirsiniz.
