Feeder Bowl Sistemleri | Dairesel Parça Besleme Çanakları

Feeder bowl sistemleri, dökme halde bulunan parçaları titreşim yardımıyla sıralayan, doğru yöne getiren ve üretim hattına tek tek aktaran otomatik parça besleme çözümleridir. Bowl feeder veya dairesel besleme çanağı olarak da adlandırılan bu sistemler; montaj, vidalama, pres, kontrol ve robotik uygulamalarda kararlı parça akışı oluşturmak amacıyla kullanılır.

Feeder Bowl Sistemi Nedir?

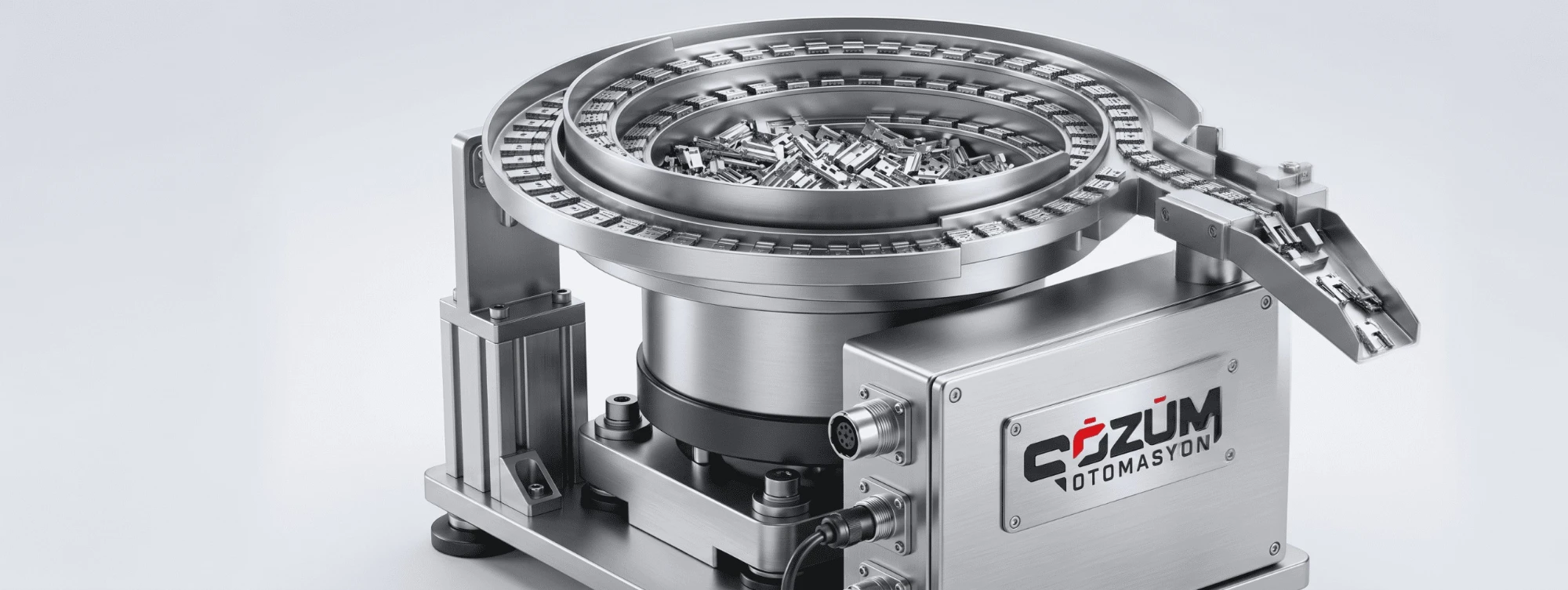

Feeder bowl; parça geometrisine göre hazırlanan spiral raylı bir çanak, vibrasyon tahrik ünitesi ve kontrol ekipmanlarından oluşur. Parçalar çanağa karışık biçimde yüklenir. Titreşim hareketi parçaları spiral yol üzerinde ilerletirken mekanik ayırıcılar, geçitler, hava üfleme noktaları ve gerektiğinde sensörler hatalı yöndeki parçaları yeniden çanağa yönlendirir. Doğru pozisyona gelen parçalar çıkış kanalına aktarılır.

Çözüm Otomasyon, feeder bowl sistemini parçanın gerçek davranışına ve bağlanacağı istasyonun çevrimine göre projelendirir. Çanak çapı, ray geometrisi, yönlendirme takımları, yüzey kaplaması ve çıkış yapısı numune testi ile teknik gereksinimler birlikte değerlendirilerek belirlenir.

Feeder Bowl Nasıl Çalışır?

1. Parçalar bunker veya operatör aracılığıyla çanağa yüklenir.
2. Elektromanyetik titreşim parçaları spiral ray üzerinde ilerletir.
3. Yönlendirme takımları yanlış konumdaki parçaları eler.
4. Doğru yöndeki parçalar tek sıra halinde çıkışa ulaşır.
5. Sensörler hat doluluğunu ve parça varlığını izleyebilir.
6. Parça, lineer kanal veya ayırma mekanizması üzerinden işlem istasyonuna sunulur.

Hangi Parçalar İçin Kullanılabilir?

Vida, somun, pul, pim, perçin, yay, terminal, klemens, metal klips, plastik parça, kapak ve benzeri küçük veya orta boy parçalar feeder bowl sistemleriyle beslenebilir. Ancak yalnızca parça adı kesin uygunluk için yeterli değildir. Simetri, ağırlık merkezi, yüzey sürtünmesi, çapak durumu, yağlı veya kuru çalışma koşulu ve istenen çıkış yönü birlikte incelenmelidir.

Parçanın çanak içinde kararlı ilerleyebilmesi ve hatalı konumların güvenilir biçimde ayrılabilmesi numune denemesiyle doğrulanır. Besleme kapasitesi de sabit bir katalog değeri yerine parça testi, hedef çevrim ve çıkış koşullarına göre belirlenir.

Feeder Bowl Tasarımında Değerlendirilen Bilgiler

• Parçanın ölçüsü, geometrisi, ağırlığı ve malzemesi
• İstenen çıkış yönü ve teslim pozisyonu
• Dakikadaki hedef parça adedi
• Çanak kapasitesi ve bunker ihtiyacı
• Ray üzerindeki sürtünme ve ilerleme davranışı
• Kaplama ve ses seviyesi gereksinimi
• Lineer çıkış, sensör ve ayırıcı yapısı
• PLC, robot veya bağlı makine arayüzü

Çanak Tipleri ve Yüzey Seçenekleri

Silindirik, konik veya uygulamaya özel geometrili çanaklar; parça yapısı, gerekli depolama hacmi ve yönlendirme adımlarına göre değerlendirilebilir. Hassas plastik, parlak metal, pirinç veya çizilme riski bulunan parçalar için poliüretan ya da uygun başka bir yüzey kaplaması uygulanabilir. Kaplama seçimi parça yüzeyini korumaya, sesi azaltmaya ve ray üzerindeki ilerleme davranışını düzenlemeye yardımcı olur.

Konik sistemler hakkında ayrıntılı bilgi için konik dizici vibrasyon sayfamızı; Türkçe ürün tanımı ve çanak seçim kriterleri için çanak dizici vibrasyon makinesi sayfamızı inceleyebilirsiniz.

Kontrol, Sensör ve Hat Entegrasyonu

Vibrasyon hızı bağımsız kontrol ünitesiyle ayarlanabilir veya sistem projeye bağlı olarak PLC ile sinyal alışverişi yapacak şekilde düzenlenebilir. Parça var/yok sensörleri, hat doluluk kontrolü ve otomatik dur-kalk mantığı; çıkış kanalında gereksiz yığılmayı ya da işlem istasyonunun parçasız kalmasını azaltmaya yardımcı olur.

Yönlendirilmiş parçaların işlem noktasına kontrollü aktarılması için feeder bowl çıkışında lineer besleme sistemi kullanılabilir. Çıkış yapısı; robot, vidalama sistemi, montaj makinesi, pres veya kalite kontrol istasyonunun mekanik arayüzüne göre hazırlanır.

Uygulama Alanları

Feeder bowl sistemleri; otomotiv yan sanayi, elektrik-elektronik, beyaz eşya, bağlantı elemanları, mobilya aksesuarları, plastik ve metal parça üretimi, ambalaj bileşenleri, robotik montaj ve özel makine uygulamalarında değerlendirilebilir. Her proje için malzeme uygunluğu, temizlik gereksinimi ve çalışma ortamı ayrıca incelenmelidir.

Sık Sorulan Sorular

Feeder bowl besleme hızı nasıl belirlenir?

Hız; parça geometrisi, ağırlığı, ray yapısı, istenen yön, çıkış kanalı ve bağlı makinenin çevrimine göre belirlenir. Kesin kapasite numune testi sonucunda doğrulanır.

Farklı parçalar aynı çanakta kullanılabilir mi?

Geometrileri ve yönlendirme ihtiyaçları birbirine yakın parçalar için ayarlanabilir çözümler değerlendirilebilir. Belirgin biçimde farklı parçalar için ayrı çanak veya değiştirilebilir takım gerekebilir.

Yağlı veya hassas yüzeyli parçalar beslenebilir mi?

Uygunluk; parçanın yüzeyi, yağ miktarı ve çalışma ortamına bağlıdır. Paslanmaz malzeme, uygun kaplama ve ray geometrisi numune denemesi sonrasında belirlenir.

Mevcut üretim hattına entegre edilebilir mi?

Mevcut hattın mekanik bağlantıları, PLC giriş-çıkışları, çevrim süresi ve parça alma noktası incelenerek entegrasyon planlanabilir.
