Mermi Kovanı Dizici Vibrasyon Makinesi
Mermi Kovanı Dizici Vibrasyon Makinesi: Savunma Sanayiinde Sıfır Hata Besleme Teknolojisi
Mühimmat üretim hattında her şey dakiklik üzerine kuruludur. Bir kovan yanlış yönde sisteme girdiğinde ya da yüzeyinde tek bir çizik oluştuğunda, o parçanın yeniden işlenmesi veya imha edilmesi gerekir. Savunma sanayiinde bu yalnızca maliyet değil, güvenlik meselesidir. İşte bu noktada mermi kovanı dizici vibrasyon makinesi devreye girer.
Elektromanyetik titreşim prensibine dayanan bu sistemler, dökme haldeki kovanları saniyeler içinde seçer, yönlendirir ve tek sıra halinde, hatasız biçimde üretim hattına iletir. Standart bir bowl feeder’dan farklı olarak mermi kovanı dizici; kalibre hassasiyeti, yüzey koruma kaplama ve tam otomasyon entegrasyonu gerektiren özel bir mühendislik ürünüdür. Bu yazıda sistemin nasıl çalıştığını, bileşenlerini, türlerini, seçim kriterlerini ve Çözüm Otomasyon’un bu alandaki mühendislik yaklaşımını kapsamlı biçimde ele alıyoruz.
İÇİNDEKİLER
- Mermi Kovanı Dizici Vibrasyon Makinesi Nedir?
- Çalışma Prensibi: Elektromanyetik Titreşimden Mükemmel Yönlendirmeye
- Sistemin Ana Bileşenleri ve Görevleri
- Makine Türleri: Standart, Lineer ve Özel Geometri
- Hangi Kalibre ve Kovan Tipleri İçin Kullanılır?
- Kullanım Alanları: Savunma Sanayiinden Testane Hatlarına
- Poliüretan Kaplama: Pirinç Kovanların Sessiz Koruyucusu
- PLC ve Sensör Entegrasyonu: Tam Otomasyon İçin Zorunlu Altyapı
- Teknik Seçim Rehberi: Doğru Makineyi Seçmenin 7 Kriteri
- Performans Karşılaştırma Tablosu
- Çözüm Otomasyon’un Tasarım Felsefesi ve Mühendislik Yaklaşımı
- Sık Yapılan 6 Kritik Hata
- Kurulum ve Devreye Alma Süreci
- Bakım ve Uzun Ömürlü Kullanım Tüyoları
- Sıkça Sorulan Sorular (SSS)
- Sonuç ve Değerlendirme
1. Mermi Kovanı Dizici Vibrasyon Makinesi Nedir?

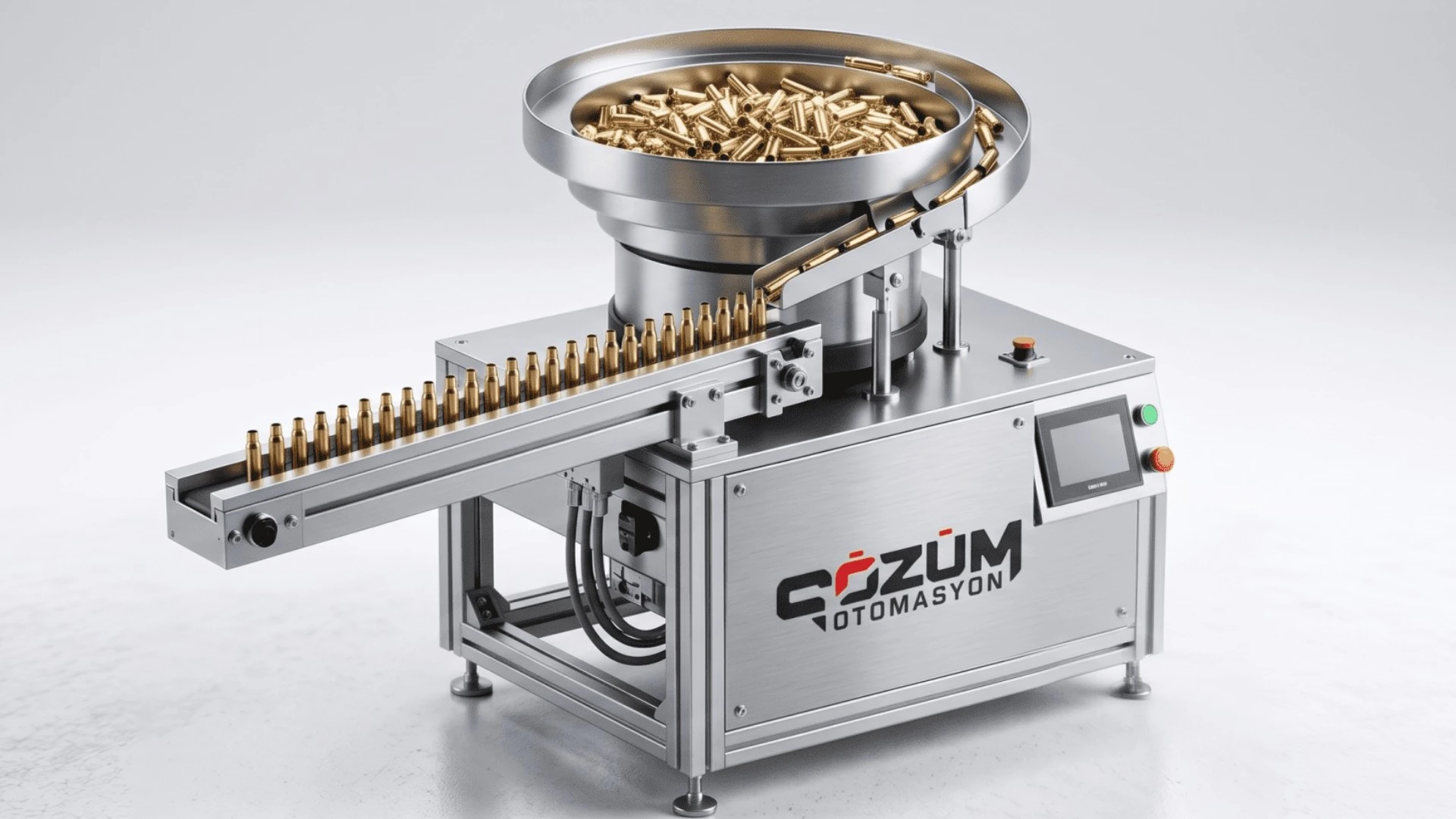

Mermi kovanı dizici vibrasyon makinesi (İng: Ammunition Shell Feeder / Bowl Feeder), mühimmat üretim ve paketleme hatlarında dökme haldeki boş kovanları elektromanyetik titreşim gücüyle dairesel bir çanak içinde taşıyan; özel mekanik takozlar ve sensörler aracılığıyla kovanları belirlenmiş bir yönde — ağız yukarı, taban yukarı veya yatay — tek sıra halinde çıkış kanalına ileten tam otomatik endüstriyel besleme sistemidir.
Sistemin temel amacı üçtür: hız, yön doğruluğu ve yüzey bütünlüğü. Kovanın çizilmeden, ezilmeden ve yanlış yönde sisteme girmeden üretim hattına ulaşması, bu üç kriterin tamamını karşılamayı gerektirir. Standart bir parça besleyiciden farkı, savunma sanayiinin gerektirdiği toleranslarla çalışmasıdır.
Saha Notu: Pratikte şunu görüyoruz — genel amaçlı bowl feeder’larla kovan beslemeye çalışan hatlar, özellikle 9mm pirinç kovanlarında %8-12 oranında yüzey hasarıyla karşılaşmaktadır. Bu oran, özel tasarım sistemlerde %0’a yakın düşmektedir.
2. Çalışma Prensibi: Elektromanyetik Titreşimden Mükemmel Yönlendirmeye
2.1 Elektromanyetik Titreşim Gücü
Sistemin kalbi, çanağın altında konumlandırılmış elektromanyetik vibratör bobinidir. Bu bobin, şebeke frekansından bağımsız olarak dijital sürücü kartı üzerinden 40 ile 120 Hz arasında kontrol edilebilen titreşim frekansı üretir. Çanak, bu titreşimi dairesel ve sarmal bir hareket enerjisine dönüştürerek kovanları yavaş yavaş yukarı taşır.
2.2 Sarmal Yol ve Mekanik Seçim Takozları
Çanağın iç yüzeyindeki sarmal yolda kovanlar yukarı doğru ilerlerken geometrik takozlar ve rampa açıları devreye girer. Yanlış yönde oturan — yani ters duran — kovanlar bu takozlarda devrilir veya geri düşer; doğru yönde oturanlar ise çıkış rayına yönlendirilir. Bu mekanik eleme, sensör bağımlılığını minimize eder ve sistemin temel güvencesini oluşturur.
2.3 Sensör Destekli Son Kontrol
Sarmal yolun sonunda, çıkış kanalı girişinde konumlandırılmış kızılötesi veya lazer sensörler son denetimi yapar. Hatalı yönde gelen kovan, pnömatik ejektor veya mekanik kapak aracılığıyla sistem dışına atılır. Bu çift katmanlı kontrol — mekanik + elektronik — savunma sanayiinin gerektirdiği sıfır hata prensibini hayata geçirir.
Saha Notu: Standart sistemler bu noktada yetersiz kalır çünkü yalnızca sensöre güvenirler. Mekanik seçim olmadan sensör yükü artar, tepki süresi uzar ve dakikada 400+ adet hızlarda hata oranı kabul edilemez seviyelere çıkar.
3. Sistemin Ana Bileşenleri ve Görevleri
Bir mermi kovanı dizici vibrasyon sistemi, birbirine entegre altı ana bileşenden oluşur:
Elektromanyetik Vibratör ve Taban Gövdesi: Sistemin güç kaynağıdır. 304/316L paslanmaz çelik gövde, yüksek frekanslı titreşime karşı yorulma direnci sağlar. Bobinler uzun ömürlü ve kolay değiştirilebilir tasarımdadır.
Dairesel Besleme Çanağı: Kovanların doldurulduğu ve sarmal yol boyunca yukarı taşındığı ana kap. İç yüzeyi poliüretan ile kaplanmıştır. Çanak çapı, dakika başı kapasite ihtiyacına göre Ø200 mm’den Ø700 mm’ye kadar tasarlanabilir.
Mekanik Yönlendirme Takozları: Kovan geometrisine — boy/çap oranı, taban ağırlığı, ağız yapısı — göre özel tasarlanan CNC işlenmiş takozlardır. Bu bileşen her kalibre için ayrı ayrı hesaplanır ve sisteme monte edilir.
Dijital Vibrasyon Sürücü Kartı: Titreşim frekansı ve genliğini milisaniyelik hassasiyetle kontrol eden elektronik ünitedir. Farklı kovan ağırlıklarına göre anlık adapte olabilir.
Çıkış Rayı (Lineer Kanal): Kovanları tek sıra halinde bir sonraki istasyona — dolum, kapsül takma, markalama vb. — ileten kılavuz raydır. Açı ve uzunluğu, hat konfigürasyonuna göre ayarlanır.
Sensör ve PLC Entegrasyon Modülü: Doluluk kontrolü, yön denetimi ve fabrika ana kontrol sistemine veri aktarımını sağlayan akıllı otomasyon katmanıdır.
4. Makine Türleri: Standart, Lineer ve Özel Geometri
4.1 Dairesel Bowl Feeder (Standart Tip)
En yaygın kullanılan tiptir. Dökme kovan kapasitesi yüksektir. Sarmal yol uzunluğu sayesinde mekanik eleme verimliliği maksimuma çıkar. Tabanca ve tüfek kovanlarının büyük çoğunluğu için idealdir.
4.2 Lineer Titreşimli Kanal (Step Feeder)
Kovanların zaten kaba yönde ayrıldığı, yalnızca ince yönlendirme gereken hatlarda kullanılır. Genellikle dairesel bowl feeder’ın çıkışına eklenir ve çıkış hızını stabilize eder. İki sistem birlikte çalıştığında kapasitede %20-30 oranında artış gözlemlenmektedir.
4.3 Özel Geometri Çanaklar
Standart dışı kalibreler — büyük çaplı top mermileri veya özel askeri kovanlar — için 3D simülasyon destekli özel çanak tasarımı uygulanır. Kovanın ağırlık merkezi, boy/çap oranı ve yüzey pürüzlülüğü analiz edilerek takoz açıları optimize edilir.
Saha Notu: Çözüm Otomasyon olarak bu sorunu şu şekilde çözüyoruz — her yeni kalibre için önce kovan geometrisini 3D yazılımda modelliyor, vibrasyon simülasyonu ile takoz açısını hesaplıyor, ardından prototip üretip test hattında doğruluyoruz. Müşteriye garantili performans sunuyoruz.
5. Hangi Kalibre ve Kovan Tipleri İçin Kullanılır?
Çözüm Otomasyon’un mermi kovanı dizici sistemleri aşağıdaki kalibre ve parça grupları için modifiye edilebilir yapıdadır:
- Tabanca Kovanları: 9mm Parabellum, .45 ACP, .380 Auto, 9x21mm, .40 S&W
- Tüfek ve Piyade Silah Kovanları: 5.56x45mm NATO, 7.62x39mm, 7.62x51mm NATO, .308 Win
- Keskin Nişancı ve Ağır Silah Kovanları: .338 Lapua Magnum, 12.7x99mm (.50 BMG) — özel çanak ile
- Kapsül (Primer) Besleme: Kovan tabanına press-fit yöntemiyle monte edilen Ø4.5 – Ø6mm kapsüller için yüksek hassasiyetli küçük çap sistemler
- Mermi Çekirdeği (Projectile) Besleme: Kovanla birleştirilmeden önceki son dizilim aşaması için
- Özel ve Gizli Savunma Projeleri: NDA kapsamında, talebe özel konfigürasyon
Geometrileri birbirine çok yakın olan kovanlar — örneğin 9mm ve 9x21mm — için ray aralığı ayarıyla tek çanak kullanılabilir. Farklı çap grupları ise hızlı değiştirilebilen yedek çanak setleriyle desteklenir.
6. Poliüretan Kaplama: Pirinç Kovanların Sessiz Koruyucusu
Pirinç (brass) materyal, düşük sertlik değeri nedeniyle yüzey çiziklerine karşı hassastır. Kovan yüzeyinde oluşacak bir mikro-çizik bile atış esnasında namlu içinde gaz kaçağına veya kovan kopmalarına zemin hazırlayabilir. Bu, standart sanayii uygulamalarında görmezden gelebileceğiniz bir risk değildir.
Çözüm Otomasyon, bu nedenle tüm mermi kovanı dizici çanakların iç yüzeylerini ve sarmal yol boyunca temas eden bölgeleri yüksek kaliteli döküm poliüretan ile kaplar. Bu kaplama üç kritik işlev yerine getirir:
- Metal yüzeyle doğrudan teması keser: Pirinç kovana paslanmaz çelik yüzey değil, esnek polimer yüzey temas eder.
- Sürtünme katsayısını optimize eder: Fazla sürtünme kovanı yavaşlatır, az sürtünme sarmal yolda ilerlemeyi engeller. Poliüretan bu dengeyi kurar.
- Ses izolasyonu sağlar: Metal-metal temas sesini ortadan kaldırarak fabrika içi gürültü seviyesini belirgin biçimde düşürür.
Kaplama kalınlığı standart olarak 4-6mm uygulanır. Yoğun kullanım hatlarında kaplama aşınması izlenerek programlı yenileme tavsiye edilir. Bu süre, tipik mühimmat üretim yoğunluğunda 18-24 ay arasında değişmektedir.
7. Teknik Seçim Rehberi: Doğru Makineyi Seçmenin 7 Kriteri
Yanlış konfigürasyon seçimi, en iyi sistemin bile performansını mahvedebilir. Aşağıdaki yedi kriter doğru sistemi belirlemenin çerçevesini sunar:
- Kovan Kalibresi ve Geometrisi: Boy/çap oranı, taban ağırlığı ve ağız yapısı takoz açısını belirler. Bu veri olmadan sistem tasarlanamaz.
- İstenen Kapasite (adet/dakika): Hat hızı belirlenirken bir sonraki istasyonun kapasitesi de dikkate alınmalı; kovan dizici bu hızın en az %20 üzerinde çalışabilmelidir.
- Kovan Materyali: Pirinç, çelik, alüminyum veya bimetal yapı; kaplama malzemesi ve titreşim parametresini etkiler.
- Yüzey Kalitesi Toleransı: Askeri standart mı, av malzemeleri mi? NATO/Mil-Spec uyumu farklı kaplama ve mekanik tolerans gerektirir.
- Otomasyon Entegrasyon Seviyesi: Manuel tetik mi, tam otomatik PLC entegrasyonu mu? Bu seçim, sensör ve haberleşme altyapısını belirler.
- Gürültü Sınırlaması: Fabrika içi gürültü limitini aşmamak için ses izolasyon kabini gerekip gerekmediği değerlendirilmelidir.
- Bakım ve Yedek Parça Politikası: Kritik üretim hatlarında yedek çanak seti, yedek bobin ve kolayca değiştirilebilir sensör modülleri standart pakete dahil edilmelidir.
8. Performans Karşılaştırma Tablosu
| Parametre | Tabanca Kovanlı | Tüfek Kovanlı | Kapsül Besleyici | Açıklama |
|---|---|---|---|---|
| Kalibre | 9mm – .45 ACP | 5.56 – 7.62mm | Ø4.5 – Ø6mm | Modifiye edilebilir |
| Kapasite (adet/dak) | 250 – 500 | 150 – 350 | 400 – 800 | Hız sürücüsüyle ayarlı |
| Çanak Çapı | Ø350 – Ø500 mm | Ø400 – Ø600 mm | Ø200 – Ø300 mm | Parça geometrisine göre |
| Gürültü Seviyesi | < 72 dB | < 74 dB | < 68 dB | Kabin opsiyonuyla < 58 dB |
| Vibratör Frekansı | 50 – 100 Hz | 40 – 80 Hz | 80 – 120 Hz | Dijital sürücü ile ayarlı |
| Gövde Malzemesi | 304 Paslanmaz Çelik | 304 / 316L | 304 Paslanmaz Çelik | Korozyona dayanıklı |
| Yüzey Kaplama | Poliüretan | Poliüretan | Poliüretan / UHMW | Çizik önleyici |
| Yüzey Hata Oranı | < %0.5 | < %0.5 | < %0.3 | Çift katman kontrol ile |
Tüm değerler standart üretim hattı koşullarında ölçülmüş tipik değerlerdir.
9. Çözüm Otomasyon’un Tasarım Felsefesi ve Mühendislik Yaklaşımı
Çözüm Otomasyon olarak mermi kovanı dizici vibrasyon sistemleri alanında sadece anlatmıyoruz, üretiyoruz. Her sistem, müşterinin kovan geometrisinden fabrika gürültü sınırına kadar tüm gereksinimleri kapsayan bir mühendislik analizinin çıktısıdır.
Tasarım sürecimiz üç aşamada ilerler:
Aşama 1 – Geometri Analizi: Müşteriden alınan 3D kovan verisi veya fiziksel numune üzerinden titreşim simülasyonu yapılır. Takoz açısı, sarmal adım yüksekliği ve çıkış kanal açısı bu simülasyondan elde edilir.
Aşama 2 – Prototip ve Test: Üretilen prototip çanak, test hattında gerçek kovanlarla 4-8 saat koşullandırılır. Kapasite, hata oranı ve gürültü değerleri ölçülür; müşteriye video raporla sunulur.
Aşama 3 – Seri Üretim ve Kurulum: Onaylanan tasarım üretilir, tesiste kurulur, operatörler eğitilir. Teslim sonrası 24 saat içinde teknik destek garantisi verilir.
Gövde malzemesi olarak seçtiğimiz 304/316L paslanmaz çelik, hem korozyon direnci hem de titreşim yorulmasına karşı üstün performans sunar. Vibratör bobinlerinin sarım kalitesi ve emprenye reçinesi, Avrupa kaynaklı tedarikçilerden karşılanmakta ve periyodik olarak test edilmektedir.
Saha Notu: Pratikte şunu görüyoruz — yerli rekabet pazarında büyük bölüm standart döküm çelik gövde kullanmaktadır. Uzun vadede bu gövdeler korozyon ve çatlak nedeniyle titreşim karakteristiğini bozar, besleme kalitesi düşer. Paslanmaz çelik seçimi başlangıç maliyetini %15-20 artırsa da toplam sahip olma maliyetini (TCO) 3 yıl içinde ciddi ölçüde düşürür.
10. Sık Yapılan 6 Kritik Hata
Hata 1 — Genel Amaçlı Bowl Feeder Kullanmak: Tasarlanmamış bir sistemde kovan yüzeyi zarar görür, hata oranı %8-12’ye çıkar ve hat durur. Savunma sanayiinde bu tolere edilemez bir kayıptır.
Hata 2 — Kapasite Hesabına Hat Tamponu Eklememek: Kovan diziciyi tam kapasite üzerinde çalıştırmak, sistemi maksimum frekansta sürekli tutarak bobin ömrünü 3 kat kısaltır.
Hata 3 — Poliüretan Kaplama Bakımını İhmal Etmek: Aşınan kaplama tespit edilmeden üretim sürdürüldüğünde yüzey hasarı artar. Kaplama kalınlığının 6 ayda bir kontrol edilmesi zorunludur.
Hata 4 — Sensör Kirlilik Bakımını Yapmamak: Primer artıkları, yağ kalıntısı veya toz sensörleri kör edebilir. Haftalık bakım periyodunda sensör penceresinin temizlenmesi kritiktir.
Hata 5 — Tek Çanağı Çok Farklı Geometrilerde Kullanmak: Boy/çap oranı 0.3’ten fazla farklılaşan kovanlarda aynı takoz seti ile çalışmak yönlendirme başarısını %30-50 düşürür.
Hata 6 — PLC Entegrasyonu Olmadan Sistemi İzole Kullanmak: Bağımsız çalışan bir kovan dizici, hat durmalarını merkezi sisteme bildirmez. Bu, operatörün fark etmesine kadar onlarca dakika fire üretilmesine neden olur.
11. Kurulum ve Devreye Alma Süreci
11.1 Fiziksel Kurulum
Sistem, zemine titreşim izolasyon ayakları üzerinden monte edilir. Bu ayaklar, kovan dizicinin titreşiminin zemine iletilerek yakın ekipmanlara zarar vermesini engeller. Topraklama bağlantısı, elektromanyetik gürültünün bastırılması için zorunludur.
11.2 Vibrasyon Parametrelerinin Ayarlanması
Devreye alma aşamasında dijital sürücü kartı üzerinden frekans ve genlik değerleri, gerçek kovanlarla ince ayar yapılarak belirlenir. Bu işlem 30-90 dakika arasında sürer ve üretim hattındaki kovan partisine göre belgelenmiş parametre seti oluşturulur.
11.3 Operatör Eğitimi
Çözüm Otomasyon, teslim sonrasında saha operatörü eğitimini tesisin kendi ortamında gerçekleştirir. Eğitim içeriği: günlük kontrol listesi, sensör temizliği, parametre okuma ve temel arıza tespitini kapsar.
12. Bakım ve Uzun Ömürlü Kullanım Tüyoları
Günlük, haftalık ve aylık bakım rutinlerinin disiplinle uygulanması, sistem ömrünü önemli ölçüde uzatır:
- Günlük: Çanak yüzeyinde birikim kontrolü, çıkış rayında yabancı madde denetimi.
- Haftalık: Sensör penceresi temizliği, ray bağlantı vidasının titreşim sebebiyle gevşeyip gevşemediğinin kontrolü.
- Aylık: Titreşim amplitüdü ölçümü ve log kayıtlarının incelenmesi, poliüretan kaplama aşınma ölçümü.
- 6 Aylık: Vibratör bobin empedans testi, sürücü kart kondansatörlerinin gözlemlenmesi, topraklama direnci kontrolü.
- Yıllık: Komple bobin sarımı ve kaplama yenileme — kullanım yoğunluğuna bağlı.
Saha Notu: Çözüm Otomasyon olarak bu sorunu şu şekilde çözüyoruz — teslim edilen her sistemle birlikte müşteriye özel basılı bakım kartı ve dijital parametre kaydı dosyası sunuyoruz. İsteğe bağlı uzaktan izleme paketi ile kritik arıza göstergelerini e-posta veya SMS ile anlık iletiyoruz.
13. Sonuç ve Değerlendirme
Mermi kovanı dizici vibrasyon makinesi, mühimmat üretim hattının verimliliğini, güvenliğini ve kalite çıktısını doğrudan belirleyen kritik bir bileşendir. Doğru seçilmiş ve konfigüre edilmiş bir sistem; elle beslemenin getirdiği hata payını ortadan kaldırır, dakikada yüzlerce kovanlık kapasiteyi istikrarlı biçimde sağlar ve yüzey hasarını minimuma indirerek fire maliyetlerini sıfıra yakın tutar.
Bu teknolojinin gerçek değeri, salt mekanik besleme hızında değil; sensör entegrasyonu, poliüretan kaplama ve PLC haberleşmesiyle kurduğu bütünleşik sistemde yatar. Parçaları doğru yönde, doğru hızda ve çizilmeden teslim etmek; savunma sanayiinin “sıfır hata” prensibini fiziksel olarak hayata geçirmektir. Çözüm Otomasyon, bu sistemleri tasarlamakla yetinmiyor — üretiyor, kuruyor ve uzun vadeli performansını garanti altına alıyor.
📩 Teknik Danışmanlık ve Teklif İçin Bizimle İletişime Geçin
