Otomatik Beslemeli Vidalama Sistemi ve Otomasyon Çözümleri

Akülü Vidalama Değil: Endüstriyel Otomatik Vida Besleme

Üretim hattınızda her çevrimde vidayı elle almak ve uca yerleştirmek zaman kaybettiriyorsa, çözüm klasik akülü vidalama makinesi değildir. Çözüm Otomasyon’un vibrasyonlu otomatik vida besleme ve vidalama sistemleri, vidaları dizer, uca otomatik taşır ve uygulamaya göre tork/proses kontrolüyle sıkar. Sistemler seri üretim istasyonları, özel makineler ve robotik vidalama uygulamaları için projelendirilir.

Sürekli Vida mı Takıyorsunuz?

Tek tek vida alma adımını otomatikleştirerek operatör yükünü ve çevrim içindeki gereksiz hareketleri azaltın. Vida ölçüsü, baş tipi, malzemesi, hortum mesafesi ve hedef kapasiteyi paylaşın; doğru besleyici ve vidalama konfigürasyonunu numunenize göre belirleyelim.

Seri Üretim Hatlarında Otomatik Vidalama Makinesi ve Beslemeli Sistemler

Beyaz eşya, otomotiv ve seri imalatın yoğun olduğu montaj hatlarında, üretim döngülerini optimize etmek ve insan kaynaklı montaj hata risklerini azaltmak ve kontrol altına almak amacıyla yüksek hassasiyetli otomatik beslemeli vidalama sistemi çözümleri tasarlıyor ve üretiyoruz. Operatörün vidayı elle alması, konumlandırması veya hizalaması gibi zaman kaybettiren manuel aşamaları tamamen devre dışı bırakan bu kompakt sistem, vidalama otomasyonu süreçlerinizi yeni nesil endüstri standartlarına taşır. Esnek yapıları ve akıllı parça besleme entegrasyonları sayesinde fabrikanızın imalat kalitesini güvence altına alan stratejik ve yüksek verimli bir yatırım aracıdır.

Üretim Hatlarında Vidalama Otomasyonu Çözümleri

Geliştirdiğimiz vidalama otomasyonu çözümleri müşterinin cıvatasına ve parça geometrisine göre projeye özel tasarlanır. Metrik, whitworth, yıldız (Torx) baş, düz baş, havşalı cıvatalar ve projeye özel diş/baş tipleri için besleme ve sıkma mekanizması geliştirilebilir. M2–M6/M8 ölçüleri projelerimizde kullanılan örnek aralıklardan biridir; sabit bir sınır veya standart özellik değildir. Hortum/kablo uzunluğu, besleme yöntemi ve tornavida ünitesi numuneye göre belirlenir.

Proje Sonuçları ve Değişken Kapasite: Dakikada ~30 / Saatte ~1.800 Örneği

Yaptığımız projelerde, cıvataya özel olarak dakikada ~30 adetten saatte ~1.800 adete kadar vidalama elde edilmiştir. Bu rakamlar sabit bir özellik değildir; cıvatanın tipi, hortum/kablo uzunluğu, çevrim süresi (örneğin bazı projelerde 2, bazılarında 4 saniye), robotik hatta entegrasyon gibi etkenlere göre her projede değişkenlik gösterir. Kesin kapasite, numunenize göre projelendirilir. Elle veya manuel vidalamaya kıyasla otomasyon, vida alma adımını ve operatör bağımlılığını azaltır; hedef tork kontrolünü ve proses tekrarlanabilirliğini destekler. Hız, kalite ve işçilik kazanımı numune testine ve proje kapsamına göre ölçülür.

Vida Besleme Yöntemi: Üflemeli mi, Alıcı Kafa mı?

Otomatik vidalama sisteminin kalbi, vidanın besleyiciden sıkma ucuna nasıl taşındığıdır. Projeye göre iki temel yöntemden biri seçilir ve bu seçim, makinenin parçanızdaki vida noktasına ulaşıp ulaşamayacağını doğrudan belirler.

Üflemeli besleme. Vida, dizici çanaktan çıkıp hortum içinden basınçlı hava ile doğrudan sıkma kafasının burun takımına üflenir. Çevrim kısadır, çünkü kafa vida almak için hiçbir yere gitmez. Açık ve erişimi rahat vida noktalarında tercih edilir. Vidanın boy-çap oranı ve baş geometrisi hava ile taşımaya uygun olmalıdır.

Alıcı kafa (mıknatıslı veya vakumlu). Sıkma kafası her vida için vida sunucuya gider, vidayı mıknatıs veya vakumla alır ve sıkma noktasına döner. Çevrim üflemeli yönteme göre daha uzundur; buna karşılık dar, derin veya kavisli montaj bölgelerine erişebilir. Hava ile taşımaya uygun olmayan vida geometrilerinde de çalışır.

Hangi yöntemin uygun olduğu vida numunesi üzerinde denenerek belirlenir. Aynı hatta birbirinden farklı iki vida tipi kullanılıyorsa, her biri için ayrı bir vida besleme ünitesi de kurgulanabilir.

Hatalı Vidalamayı Önleyen Kontroller (Poka-Yoke)

Seri montajda asıl risk vidanın hiç takılmaması değil, takılmış görünüp aslında sağlam olmamasıdır. Yalama diş, eğik giren vida veya yarım kalmış sıkma çoğu zaman gözle fark edilmez; ürün müşteriye ulaştıktan sonra ortaya çıkar. Bu yüzden otomatik vidalama makinası tasarımında sıkma kadar, sıkmanın doğrulanması da önemlidir.

Tork eğrisi izleme. Sıkma boyunca torkun nasıl geliştiği ölçülür. Sağlam bir vidalamada tork, diş boyunca kademeli yükselir ve baş yüzeye oturduğunda keskin biçimde artar. Yalama dişte bu keskin artış hiç gelmez; eğik giren vidada ise eğri beklenen bandın dışına çıkar. Sonuç, tek bir son değere değil eğrinin bütününe bakılarak değerlendirilir.

Derinlik ve strok kontrolü. Vidanın ne kadar ilerlediği takip edilir. Vida hiç beslenmemişse, yolda kalmışsa veya baş yüzeye oturmamışsa strok beklenen değere ulaşmaz ve işlem hatalı olarak işaretlenir.

NOK sinyali ve hat davranışı. Sapma tespit edildiğinde sonuç NOK olarak kaydedilir; projeye göre hat durdurulur, parça ayrıştırma istasyonuna yönlendirilir veya operatöre uyarı verilir. Sonuçlar sayaç ve kayıt olarak tutulabilir; izlenebilirlik gereken hatlarda üst sisteme aktarılabilir.

Geometrik Sınırlandırmalar ve Cıvata Uyumluluk Kriterleri

Proses analizlerimizde dikkat ettiğimiz en kritik parametre cıvata geometrisidir. Şapkası, toplam gövde boyundan daha büyük olan özel cıvata modellerinde, pnömatik taşıma esnasında bağlantı elemanının hortum içinde takla atarak tornavida ağzına ters ulaşma riski bulunduğundan otomatik besleme yapılması teknik olarak uygun değildir. Bu spesifik en/boy kısıtlaması dışındaki tüm standart ve havşalı cıvatalar için sistemimiz kusursuz bir akış kararlılığı sunmaktadır.

Çok Milli Sıkma, Robotlu Hücreler ve Hat Entegrasyonu

Parça üzerinde birden fazla vida varsa noktalar tek tek sıkılabileceği gibi, çok milli bir kafayla aynı çevrimde eş zamanlı da sıkılabilir. Vida noktaları sabit ve birbirine yakınsa çok milli düzen çevrimi belirgin biçimde kısaltır; noktalar üründen ürüne değişiyorsa tek milli ve konumlandırmalı çözüm daha esnek kalır. Çok milli kafa, parçanın vida deseni ölçü alınarak projeye özel tasarlanır.

Robotlu vidalama sistemi kurgusunda sıkma ünitesi robot koluna takılır; robot, parçanın farklı noktalarına sırayla giderek sıkma yapar. Bu yapı, vida noktalarının dağınık olduğu veya parçanın konum değiştirmesi gereken uygulamalarda öne çıkar. Robotik vidalama sistemi ile sabit istasyon arasındaki seçim; nokta sayısına, parçaya erişime ve hedef çevrime göre yapılır.

Endüstriyel vidalama sistemleri tek başına çalışan bir ada olarak değil, mevcut üretim akışının parçası olarak kurgulanır. Ünite; PLC sinyalleri, fikstürler, konveyörler ve diğer montaj istasyonlarıyla haberleşecek biçimde projelendirilir. Sıkma sonucu verisi talep edildiğinde fabrikanın MES veya ERP sistemine aktarılabilir.

Seri Üretimde Neden Çözüm Otomasyon’u Tercih Etmelisiniz?

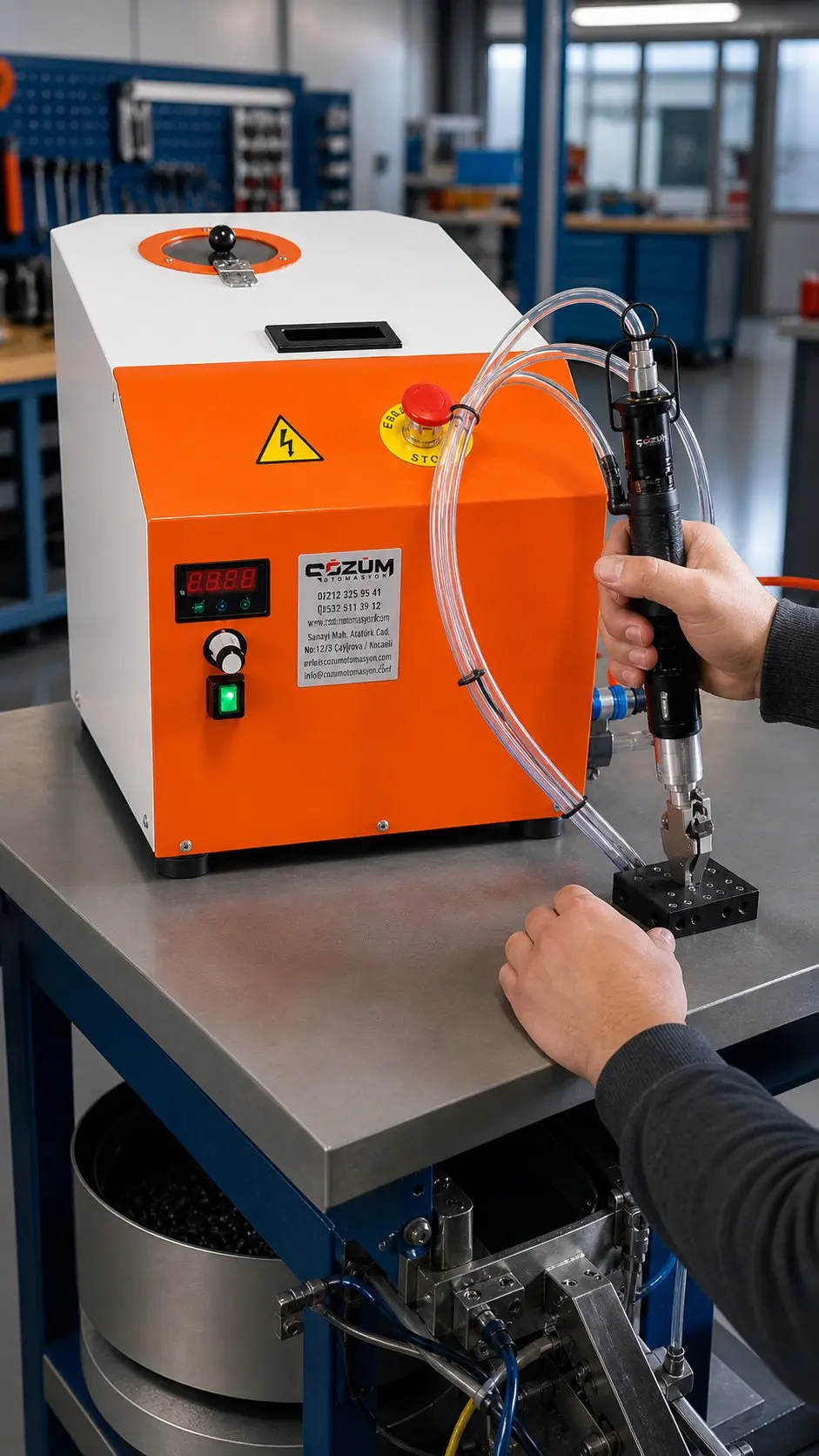

Çözüm Otomasyon tarafından imal edilen her bir otomatik beslemeli vidalama makinası, fabrikanızın mevcut yerleşim planına ve ergonomi kriterlerine tam uyum sağlayacak esneklikte projelendirilir.

• Ergonomik Tasarım ve Ahtapot Kol Entegrasyonu: Sistem, standart montaj tezgahlarında masaüstü modül olarak konumlandırılabileceği gibi, montaj hattının üstünden sarkıtılarak ‘Ahtapot Yaylı Kol Tipi’ balansörlü askı sistemi ile de konfigüre edilebilir. Böylece operatör tornavida ağırlığını hissetmez, fiziksel yorgunluk önlenir ve iş güvenliği standartları en üst düzeye çıkarılır.
• Akıllı Tork Kontrolü ve Tornavida Seçenekleri: Elektronik tornavida ünitesi hedeflenen sıkma kapasitesine ve hassas tork değerlerine göre entegre edilir. İstenirse veri toplama ve tork izleme altyapısı kurulabilir.
• Pistonlu Sistem Opsiyonu: Fabrikanızın montaj senaryosu ve parça yerleşim düzeni izin verdiği takdirde, vidalama işlemi dikey veya açılı çalışan pnömatik pistonlu sistem cıvatalama mekanizmalarıyla tam otomatik hale getirilebilir.

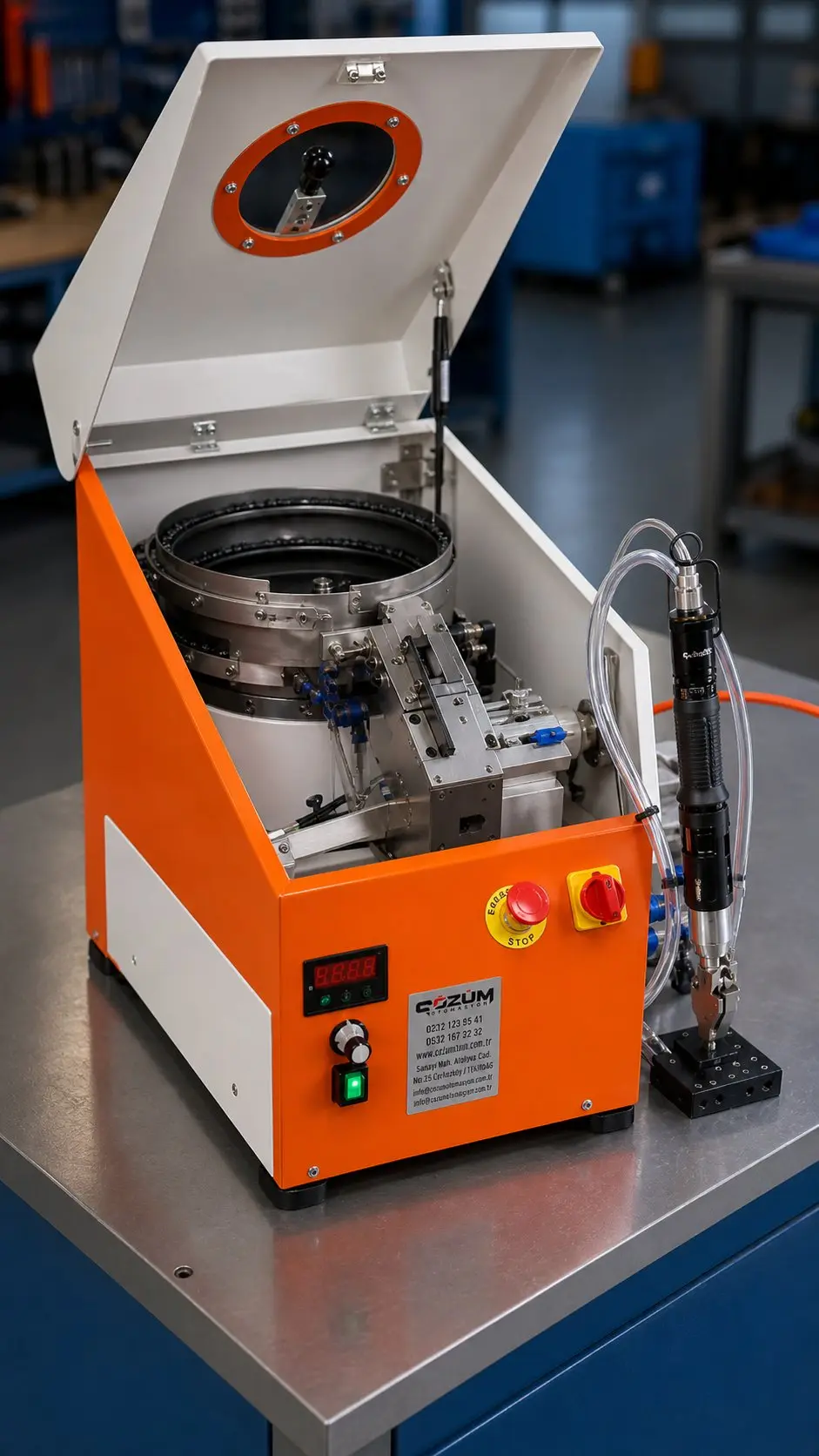

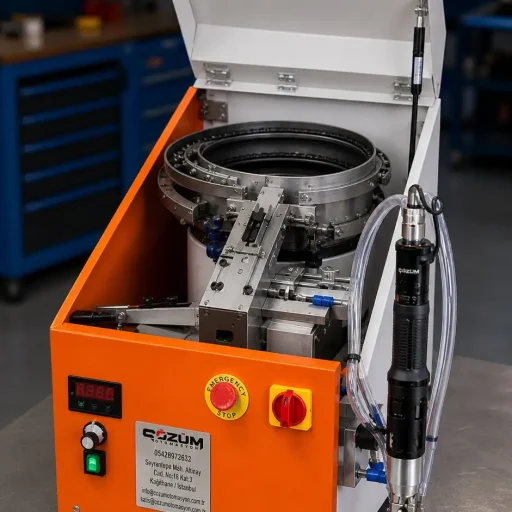

• Robotik Montaj ve Endüstri 4.0 Entegrasyonu: Kompakt bir kutu mimarisinde tek bir bütün olarak tasarlanan vibrasyonlu çanak besleyici ve dizici sistem, harici PLC sinyalleriyle tam uyumludur. Bu altyapı sayesinde sistemimiz, montaj otomasyon sistemleri ve tam otomatik robotik montaj istasyonlarına tak-çalıştır mantığıyla entegre edilebilir.

Endüstriyel Garanti, Kesintisiz Yedek Parça ve Servis Altyapısı

• Garanti Kapsamı: Otomatik beslemeli vidalama sistemi çözümlerimiz, kullanıcı hataları hariç olmak üzere hem mekanik yedek parça hem de tüm elektronik bileşenler dahil 1 yıl süreyle Çözüm Otomasyon garantisi altındadır.
• Güçlü Yedek Parça Stoğu: Fabrikanızdaki olası duruş sürelerini azaltmak amacıyla çanak poliüretan kaplamaları, cıvataları seçici mekanizmalar, besleme hortumları ve elektronik kartlar dahil olmak üzere geniş bir yerli yedek parça stoğu barındırıyoruz.

🔗 İlgili Projemiz: Sac, plastik veya metal yüzeylerdeki alternatif birleştirme ve montaj otomasyonu çözümlerimizi incelemek için Otomatik Perçin Takma sayfamızı ziyaret edebilirsiniz.

• Teslimat: Numunenizle uyumlu hazır sistem stokta varsa teslimat hemen planlanır. Projeye özel tasarım, test ve imalat gereken uygulamalarda ortalama teslim süresi 30–45 gündür; kesin takvim onaylanan proje kapsamına göre belirlenir.
• CE Belgeli Yerli İmalat: Tüm otomatik vidalama sistemlerimiz CE uygunluk kriterlerine göre Türkiye’de imal edilir.
• 48 Saatte Fizibilite ve Teklif: Fiziksel vida numunesi ve uygulama bilgileri ulaştıktan sonra fiyat teklifi en geç 48 saat içinde hazırlanabilir.
• Garanti ve Yedek Parça: Çözüm Otomasyon yerli üretim sistemleri 1 yıl garantilidir ve yerli yedek parça stoğuyla desteklenir.

Yerli İmalat mi, İthal/Çin Malı Sistem mi?

Otomatik beslemeli vidalama sisteminde asıl fark, makinenin kendisi kadar arkasındaki mühendislik ve servis altyapısıdır. Çözüm Otomasyon olarak makineyi Türkiye’de, numunenize özel sıfırdan tasarlayıp imal ediyoruz; bu da yedek parça ve serviste belirleyici bir avantaj sağlar.

Kriter	Çözüm Otomasyon (Yerli İmalat)	İthal / Çin Malı Sistem
Yedek parça temini	Aynı gün – birkaç gün (yerli stok)	Haftalar / aylar
Yerinde servis & devreye alma	Var, kendi ekibimiz	Çoğunlukla yok / pahalı
Numuneye özel tasarım	Yüzde 100 özel, sıfırdan	Sınırlı / standart
Türkçe teknik destek	Var	Kısıtlı
CE belgesi & garanti	1 yıl tam garanti	Belirsiz

Sıkça Sorulan Sorular (SSS)

Otomatik vidalama makinası hangi vida ölçülerini destekler?

M2–M8 dahil olmak üzere metrik, whitworth, yıldız (Torx) baş, düz baş, havşalı cıvatalar ve projeye özel diş/baş tipleri için sistem tasarlanabilir. M2–M8 örnek bir uygulama aralığıdır; kesin uyumluluk numune cıvataya göre belirlenir. Otomatik vidalama makinesi için kesin vida uyumluluğu, numune ve uygulama koşulları üzerinden doğrulanır.

İthal / Çin makinesine göre avantajı nedir?

Yerli imalat olduğu için yedek parça aynı gün temin edilir ve üretim hattınız durmaz. Servis ve devreye almayı kendi mühendis ekibimiz yapar.

Mevcut robot / PLC hattıma entegre olur mu?

Evet. Sistem PLC sinyalleriyle tam uyumludur; tam otomatik robotik montaj istasyonlarına tak-çalıştır mantığıyla entegre edilir.

Teslim süresi nedir?

Numune cıvatanıza özel tasarım, test ve devreye alma dahil ortalama 10–15 iş günüdür.

Proje verisi notu: Sayfadaki hız ve kapasite örnekleri daha önce tamamlanan uygulamalardan alınmıştır. Sonuçlar vida geometrisi, hortum uzunluğu, vibrasyonlu besleyici büyüklüğü, hedef çevrim, tork ve entegrasyona göre değişir; kesin değerler numune testiyle belirlenir.
